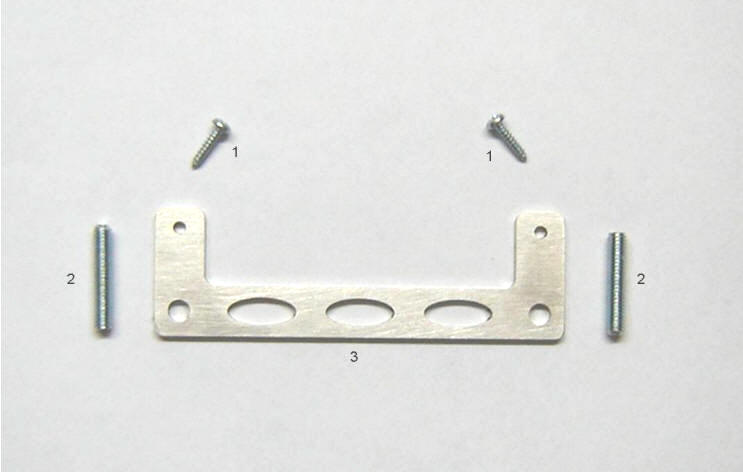

Art. RC 1a10-R20
![](Rinforzo%20post.%20con%20numeri.jpg)

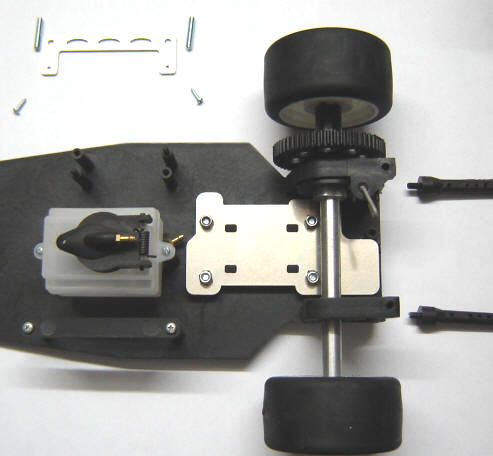

Smontare le colonnine
posteriori

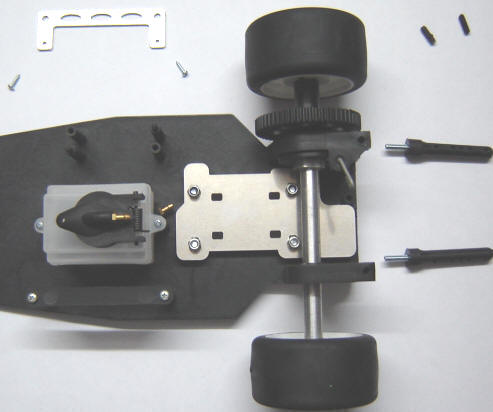

Fase 1
![](Fase%202%20rinforzi%20post..JPG)
Sostituire i grani delle
colonnine originali con quelli dati nel Kit .
Fase 2
![](fase%203%20rinforzo%20post..JPG)

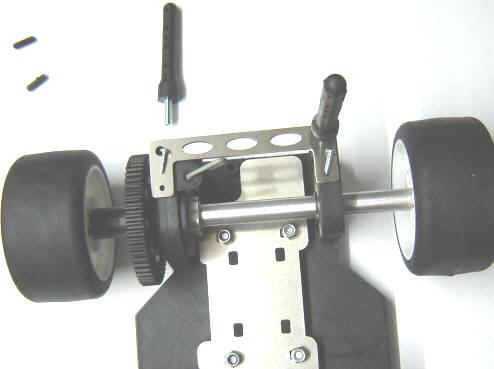

Fase 3
Riavvitare le colonnine
sopra al rinforzo spalline posteriori .
![](Fase%204%20rinforzo%20post..JPG)

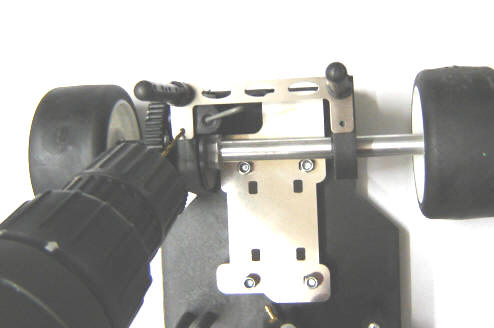

Fase 4
Forare con punta da 1,5
mm per circa 5mm di profondita'
![](fase%205%20rinforzo%20post..JPG)

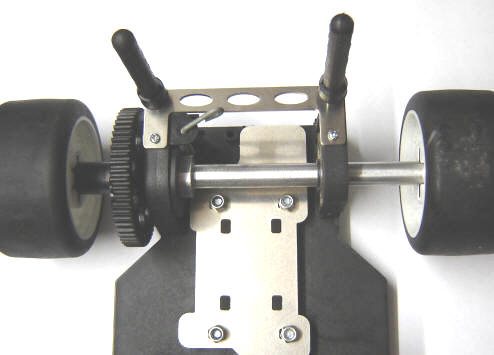

Fase 5
Avvitare le viti 2,2x9,5
nei fori praticati
![](fase%206%20rinforzo%20post..JPG)

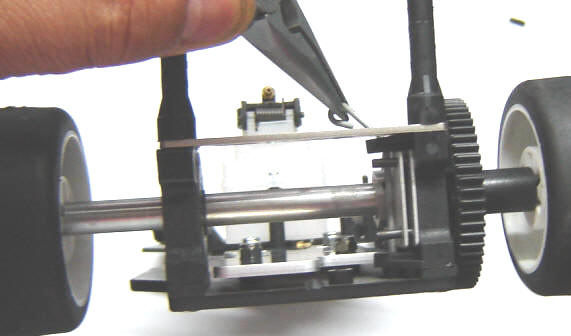

Con una pinza a becco
piegare leggermente in alto la camma freno finche' passi agiatamente
sopra il supporto appena montato
Fase 6
![](fase%207%20rinforzo%20post..JPG)
Particolare della Camma
Freno
![](fase%208%20rinforzo%20post..JPG)

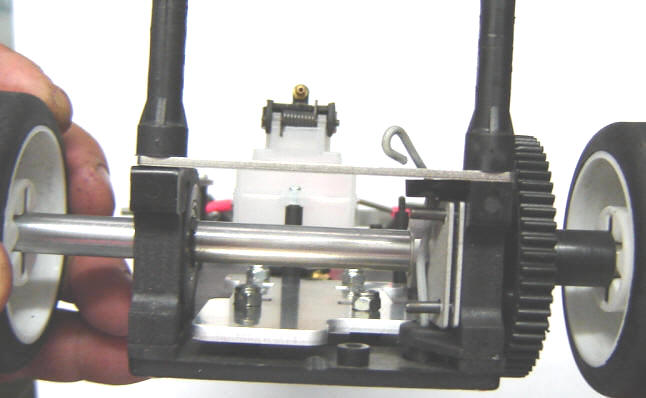

Componenti del Kit1) RCVI 200 -
Vite autofilettante 2,2 x 9,5 mm
2) RCVI 162 - Grano da 4 x 20 mm
3) RC 1a10-R21 - Rinforzo spalline
posteriori
