Art. RC 1a10-R01
    Art. RC 1a10-R02
ATTENZIONE : Quando si inserisce il trascinatore esagonale completo di cuscinetti nel mozzo ruota assicuratevi che vada verso il barilotto la parte dove il cuscinetto sporge leggermente di piu' , datosi che la differenza e minima si raccomanda un controllo accurato del verso giusto .

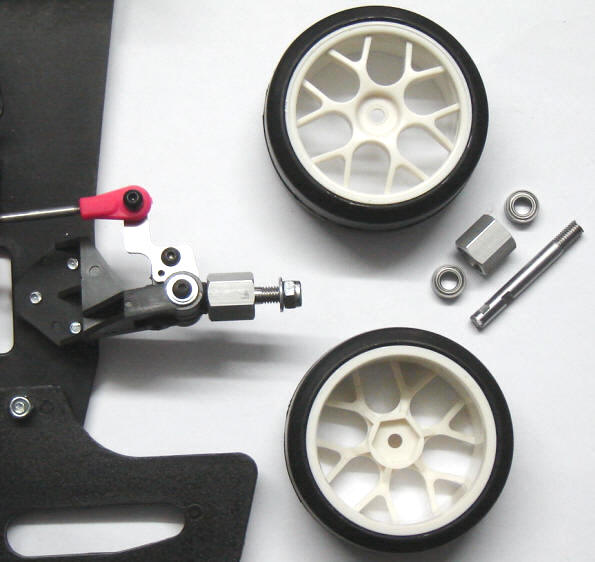

  Fase 4
Modifica per ruotine strette anteriore

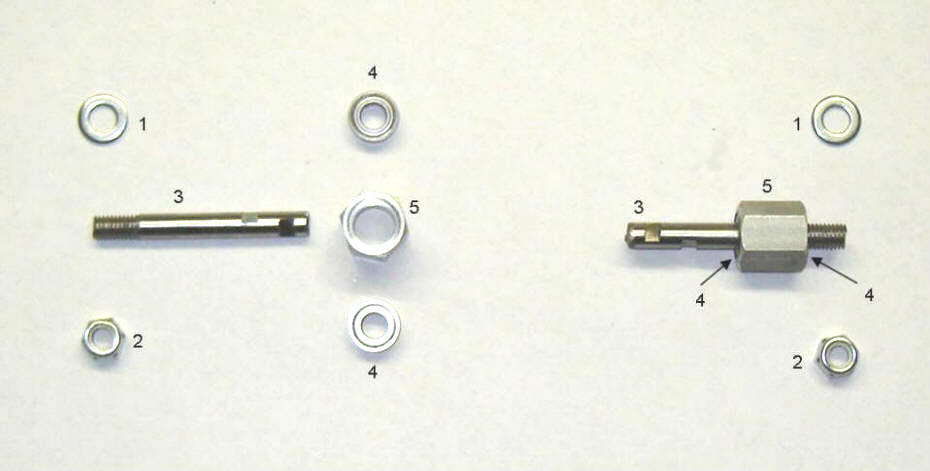

                     Componenti del Kit

1) RCVI 35 - Rondella piana foro 5 mm

2) RCVI 95 - Dado autobloccante da 5 mm

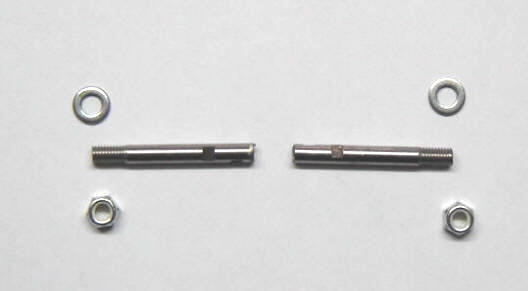

3) RC 1a10-R05 - Perni filettati 5 x 43 ruotine ant.

4) RCCU 5027 - Cuscinetto 5 x 10 x 4

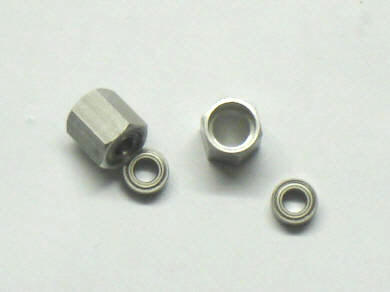

5) RC 1a10-R06 - Trascinatori esagonali 12 mm ruote




Svitare il grano che fissa il mozzo al barilotto
  Fase 1

Sfilare il mozzo dal barilotto
Fase 2

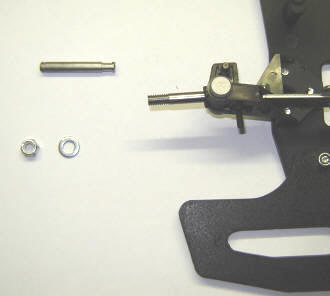

Inserire il mozzo ruota filettato e riavvitare il grano nella sede asolata del mozzo ruota.
  Fase 3
Indietro



  I cuscinetti NON sono compresi nel kit
   Art. RC 1a10-R06
