I barilotti NON sono compresi nel Kit

Art. RC 1a10-R12

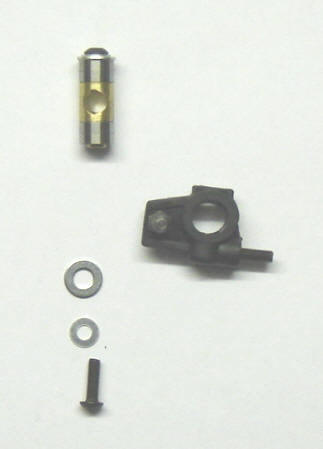

Inserire i cuscinetti nel portafusello insieme alle rondelle da 3 e 4 mm avvitare la vite a brugola corta e inserire il tutto nel barilotto .

Fase 1

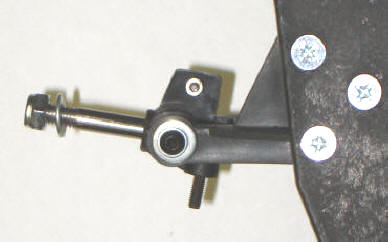

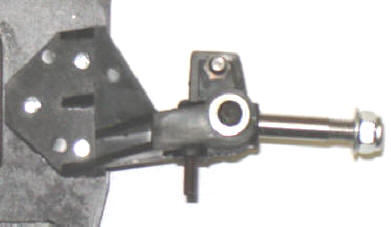

Vista particolare di come inserire il mozzo ruota

Particolare

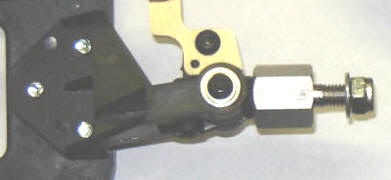

Stringere il grano sul barilotto facendo attenzione che vada a finire nell'apposita asola praticata sul mozzo ruota.

Fase 4

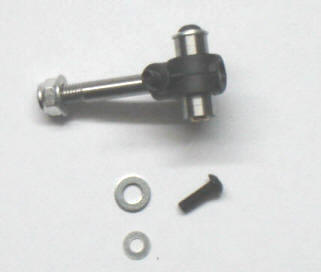

Inserire il mozzo ruota nel foro del barilotto e avvitare la vite restante facendola capitare nell'asola praticata nel mozzo ruota .

Fase 3

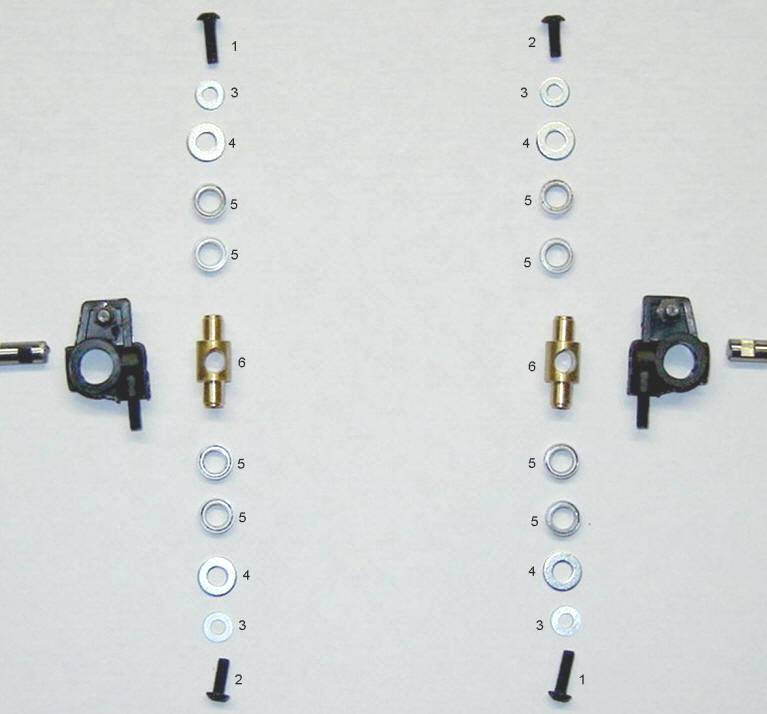

Componenti del Kit

1) RCVI 71 - Vite testa bombata a brugola 3 x 10 mm

2) RCVI 70 - Vite testa bombata a brugola 3 x 8 mm

3) RCVI 33 - Rondella piana foro 3 mm

4) RCVI 34 - Rondella piana foro 4 mm

5) RCCU 5025 - Cuscinetto zz 5 x 8 x 2,5

6) RC 1a10-R15 - Portafusello anteriore per cuscinetti

Particolare

Fase 2

Asola mozzo ruota

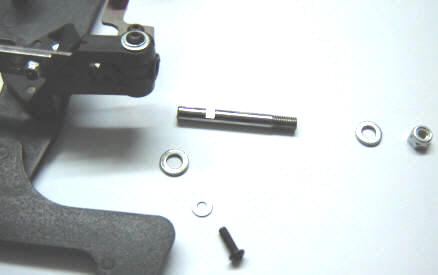

Inserire il portafusello completo di cuscinetti nel braccetto insieme al barilotto
